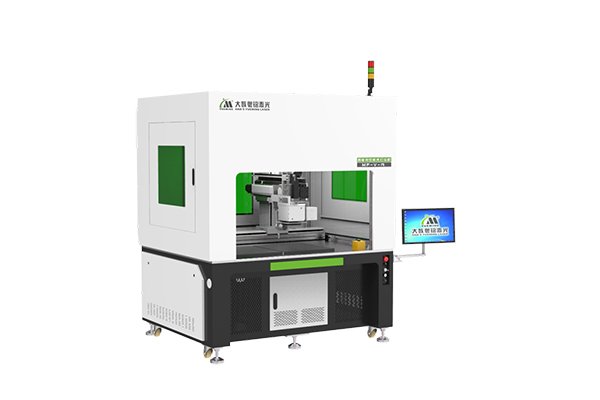

Movimento de elevada precisão X / Y do módulo de desenho para o processamento de posicionamento de peças de larga escala ou multiplex modelos.
Componentes modulares. Sistema de alimentação do motor de passo, fácil de carregar;
Elevada precisão X / Y módulo de movimento, sistema de desenho de visão dual, área de processamento e estação dual, carga online e processamento de descarga, eficiência elevada.
Energia do laser (W)
20/30/50/100 20/30/50/100 20/30/50/100
Área do trabalho (mm)
175x175
110x110
70x70
Levantamento de peso (mm)
100-500(800 opcional)
Espessura mínima da linha (mm)
0.03
Caracter mínimo (mm)
0.2
Formato gráfico de suporte
MP, PLT, AI, DXF, etc.
Alimentação
AC220V±10%,50HZ/60HZ
Dimensão total (mm)
770x1070x1600
1500x750x1450
1650x1350x1950
Alcance visual CCD
120x120
120x120
600x600/120x120
Precisão visual (mm)
±0.1
Peso (Kg)
100
100
400
Ambiente de trabalho
Temp.: 10 ~35 ℃, humidade: 5 ~8 5 %, água não condensada, sem poeira ou menos poeira.
Energia total (kw)
2
1
2
Amostras do processamento do corte a laser por marcação:
Marcação a laser de aço inox
Marcação a laser de carregadores
Marcação a laser de componentes elétricos
Marcação a laser de rolamentos
Propriedades:
1.Fonte de laser industrial e scâner de elevada velocidade galvo com desempenho estável;
2.Software de marcação a laser autodesenvolvido, de manutenção e operação fácil;
3.Função de visão autodesenvolvida poderosa que assegura a associação do posicionamento e identificação de contornos visual.
4.Sistema de visão coaxial externa autodesenvolvida: área da câmara e área de marcação de associação automática para ampliar a área de trabalho visual e melhorar a precisão da marcação.
5.O módulo de desenho permite uma combinação livre de diferentes funções em aplicações diferentes de cenários, de modo a satisfazer diversos requerimentos de produção.
6.Sistema de desenho de visão dual com posicionamento do produto e posicionamento secundário para um melhor processamento de carga e eficiência no processamento.
7. O servomotor ou motor de passo é opcional mediante exigência de precisão.
