Máquina de corte a laser de fibra Hytube

Materiais aplicáveis
Tubo de aço de carbono, tubo de liga de alumínio, tubo de aço inox, tubo de titânio, etc.

Parâmetros técnicos:

Área de trabalho (Comprimento*diâmetro do tubo) 9532 6522 6532
9500mm×φ20-310mm,
9500mm×□20-220mm
6500mm×φ20-210mm,
6500mm×□20-150mm
6500mm×φ20-310mm,
6500mm×□20-220mm
Diâmetro do circulo de seção circunscrita ≤φ210mm Diâmetro do circulo de seção circunscrita ≤φ310mm
Curso do eixo Z 200mm 150mm 200mm
Curso do eixo X 330mm
Curso do eixo Y 10050mm 7050mm 7050mm
Curso dos eixos A/B Infinite rotary
Precisão de posicionamento dos eixos X/Y ±0.05mm/1000mm
Precisão de reposicionamento dos eixos X/Y ±0.03mm
Precisão de posicionamento dos eixos A/B ±30"
Precisão de reposicionamento dos eixos A/B ±10"
Velocidade máx. de posicionamento dos eixos X/Y 100m/min
Velocidade máx. de posicionamento do eixo A 70rpm
Comprimento de carga do molho 2500-6500mm (medição automática do comprimento)
Comprimento do corte 0-3000mm
Peso da máquina-ferramenta 10000kg 7500kg 7500kg
Força de fixação do mandril único 175Kg 145Kg 145Kg
Dimensões da máquina (C*L*A) 12m*4.3m*2.8m
Fase/ Potência nominal / Frequência de tensão 3/380V/50Hz
Classificação IP da fonte de energia IP54

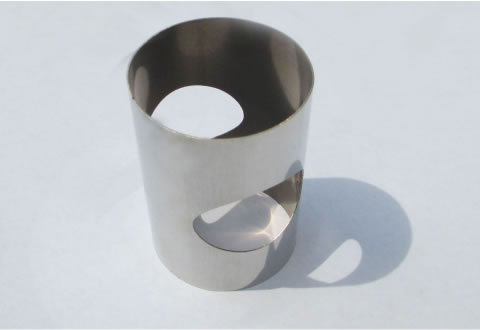

Exemplos de processamento a laser :

Caraterísticas:
1. Sistema de controle numérico PA baseado no SO Windows. A plataforma especial para corte de tubos integra funções integradas de corte a laser com interface amigável.
2. O software de corte de tubos a laser profissional é a tecnologia principal da máquina de corte de controle numérico, o que economiza grandemente matérias-pimas, assegurando alta eficiência de corte e “corte total, eficiência completa”.
3. A cabeça de corte a laser de fibra de alta capacitância apresenta reacção sensível, alta precisão sensorial e alta fiabilidade e estabilidade.
4. O dispositivo de suporte do tubo oscilante especial irá estar sempre em contato com a superfície do tubo aquando da carga ou rotação. A força de suporte é estabelecida de acordo com as especificações do tubo para prevenir a sua queda, reduzindo o balanço do eixo e melhorando a precisão de corte.
5. A carga automática de lotes reduz a intensidade de trabalho e aumenta a eficiência.
6. O sistema de identificação automática de secção do tubo permite carga mista de tubos, impulsão automática do tipo de tubo, recuperação automática da base de dados técnica e sugestão automática de procedimento para processamento.
7. Base de dados técnica de corte completa com painel operacional amigável com modo de botão baseado no tipo de tubo ou modificação livre de parâmetros específicos no painel.
8. Válvula proporcional servo de alta precisão que ajusta a pressão do gás auxiliar para corte e a força de fixação do mandril para uma performance optimizada.
9. A velocidade de posicionamento linear do tubo é de até 100m/min e velocidade de posicionamento rotativo 120m/min.
